SFPモジュール：最新のネットワークのトラフィックフローの電源

I.はじめに SFPモジュール

A.フック：現代のネットワーキングのバックボーン

データが光の速度で流れる現代のデジタルコミュニケーションの複雑なウェブには、舞台裏でたゆまぬ動作していないヒーローがいます。これらの中で、 小さなフォームファクタープラグ可能（SFP）モジュール 重要なコンポーネントとして際立っており、膨大なデータセンターから日常のインターネットエクスペリエンスまで、すべてを駆動する高速接続を静かに可能にします。多くの場合、見落とされがちなこれらのコンパクトなトランシーバーは、本質的に、現代のネットワーキングのバックボーンです。

B. SFPモジュールとは何ですか？

SFPモジュールは、電気通信とデータ通信アプリケーションの両方に使用されるコンパクトでホットプラグ可能な光学トランシーバーです。その主な目的は、電気信号を光学信号（およびその逆）に変換して、光ファイバーケーブルを介したデータ送信を容易にするか、銅接続を提供することです。

1. 定義と目的 ：そのコアでは、SFPモジュールは、スイッチ、ルーター、ネットワークインターフェイスカード（NICS）などのネットワークデバイスがさまざまな光ファイバーケーブルまたは銅ケーブルに接続できるミニチュアギガビットインターフェイスコンバーター（GBIC）です。インターフェイスとして機能し、データが異なる物理メディア上で移動できるようにします。

2. 重要な特性 ：

ホットプラグ可能 ：SFPは、システムの電源を下げずにネットワークデバイスに挿入または削除し、ダウンタイムを最小限に抑え、メンテナンスを簡素化できます。
コンパクト ：サイズが小さいため、ネットワーク機器のポート密度が高くなり、スペースが制約した環境に最適です。
汎用性 ：SFPSは、幅広いネットワーク標準、データレート、距離をサポートしているため、多様なネットワーキングニーズに適応できます。

C.簡単な歴史と進化（GBICからSFPなど）

SFPモジュールは、より大きなギガビットインターフェイスコンバーター（GBIC）トランシーバーの後継者として登場しました。 GBICは効果的でしたが、その大きさのサイズはネットワーク機器のポート密度を制限していました。業界の小型化とより高い効率の推進により、SFPが開発されました。これは、同じ機能を大幅に小さいフットプリントで提供しました。この進化は極めて重要な瞬間を示し、ネットワークメーカーはよりコンパクトで強力なデバイスを設計できるようになりました。 SFPの成功は、SFP、QSFP、OSFPなどのさらに高速でより高度なトランシーバーへの道を開き、それぞれデータ送信速度の境界を押し上げました。

D.今日のネットワークインフラストラクチャにおける重要性

大規模なデータ消費と瞬時通信の需要によって定義された時代では、SFPモジュールの重要性を誇張することはできません。それらは基本的です：

スケーラビリティ ：ネットワークがモジュールを交換するだけで、成長するデータ需要に簡単に拡張し、適応できるようにします。
柔軟性 ：SFPを変更することにより、単一のネットワークデバイスがさまざまなタイプの接続（短距離ファイバー、長距離ファイバー、または銅）をサポートできるようにします。
信頼性 ：データセンター、エンタープライズネットワーク、および電気通信の重要なアプリケーションに不可欠な堅牢で高性能のリンクを提供します。

これらの小さくても強力なコンポーネントがなければ、私たちが毎日依存している高速で柔軟で効率的なネットワークは、単に不可能です。

ii。 SFPモジュールの基本を理解する

A. SFPモジュールの解剖学

SFPモジュールは、サイズが小さいにもかかわらず、データ送信を容易にするためにコンサートで機能するいくつかの重要なコンポーネントを含む洗練されたエンジニアリングの部分です。

1. トランシーバーコンポーネント（送信機、受信機） ：SFPモジュールの中心は、そのトランシーバーコンポーネントにあります。片側にはaがあります 送信機 （TX）レーザーダイオード（光ファイバー用）または銅の電気信号を使用して、電気データ信号を光学光パルスに変換します。反対側では、a 受信機 （RX）これらの着信光光パルスまたは電気信号を検出し、それらをネットワークデバイスが理解できる電気データ信号に変換します。この二重の機能は、それらがしばしば「トランシーバー」と呼ばれる理由です。

2. 電気インターフェイス ：これは、ホストネットワークデバイス（スイッチポートなど）に直接接続するSFPモジュールの一部です。これは、電気接続を確立する一連のピンで構成されており、SFPがデバイスの回路でデータ信号と交換の信号を受け取ることができます。このインターフェイスは、相互運用性を確保するために特定の標準に準拠しています。

3. 光インターフェイス（LCコネクタ） ：光ファイバーSFPの場合、光学インターフェイスは光ファイバーケーブルが接続する場所です。 SFPモジュールに使用される最も一般的なコネクタタイプは LC（Lucentコネクタ） 。 LCコネクタは、高密度の機能と信頼性の高いパフォーマンスで知られている小型ファクターコネクタであり、SFPモジュールのコンパクトな設計に最適です。通常、安全な接続を確保するためのラッチングメカニズムを備えています。

4. デジタル診断監視（DDM） /デジタル光学監視（DOM） ：多くの最新のSFPモジュールには、DDMまたはDOM機能が装備されています。この機能により、ネットワーク管理者は、光学出力、光学入力電力、温度、レーザーバイアス電流、トランシーバーの供給電圧など、SFPのリアルタイムパラメーターを監視できます。 DDM/DOMは、ネットワーク管理に非常に貴重であり、プロアクティブなトラブルシューティング、パフォーマンス監視、予測メンテナンスを可能にし、ネットワークの信頼性を高めます。

B. SFPモジュールの仕組み

SFPモジュールの運用原理は、信号の効率的な変換と伝送を中心に展開します。

1. 信号変換（電気から光学的、逆） ：ファイバーオプティックケーブルを介してネットワークデバイスからデータを送信する必要がある場合、デバイスからの電気データ信号がSFPの送信機に供給されます。トランスミッターは、これらの電気信号を光パルスに変換します（繊維SFPにVCSELまたはDFBレーザー、または銅SFPの特定の電気信号を使用）。これらの光パルスは、光ファイバーケーブルを通過します。受信側では、別のSFPモジュールの受信機がこれらの光パルスを検出し、それらを電気信号に変換し、それが接続されたネットワークデバイスに渡されます。

2. 光ファイバーケーブルを介したデータ送信における役割 ：SFPは、光ファイバーネットワークの重要な仲介者です。これらは、特定の長さを超えて従来の銅ケーブルで不可能になるデータの高速で長距離伝送を可能にします。電気信号を光に変換することにより、電気抵抗と電磁干渉の限界を克服し、データセンター内、建物間、または都市間でさえ、堅牢で迅速な距離を越えて堅牢で迅速なデータフローを可能にします。

C. SFPモジュールの重要な利点

SFPモジュールの広範な採用は、主にネットワークの設計と運用において提供される重要な利点によるものです。

1. 柔軟性とスケーラビリティ ：SFPは比類のない柔軟性を提供します。単一のネットワークスイッチは、SFPポートに適切なモジュールを入力するだけで、さまざまなタイプの接続（たとえば、短距離マルチモードファイバー、長距離シングルモードファイバー、または銅イーサネット）をサポートできます。このモジュール性により、ネットワークは簡単にスケーリングでき、ネットワークデバイス全体を交換する必要なく、要件の変更に適応できます。

2. 費用対効果 ：ネットワーク管理者が現在のアプリケーションに必要な特定のトランシーバーのみを購入できるようにすることにより、SFPは初期ハードウェアコストを削減します。さらに、それらのホットプラグ可能な性質とDDM機能は、メンテナンスとトラブルシューティングを簡素化し、時間の経過とともに運用費用を削減します。

3. ホットスワッピング可能な性質 ：前述のように、ネットワークデバイスが動作している間にSFPを挿入または削除できます。この「ホットスワップ可能な」機能は、アップグレード、交換、またはトラブルシューティング中のネットワークダウンタイムを最小限に抑え、継続的なサービスの可用性を確保します。

4. 標準化（MSA-マルチソース契約） ：SFPモジュールの設計と機能は、マルチソース契約（MSA）によって管理されます。この業界全体の契約により、さまざまなメーカーのSFPが相互運用可能であることが保証され、ベンダーのロックインを防止し、競争力のある市場を育成します。この標準化は大きな利点であり、ユーザーに幅広い選択肢を提供し、多様なネットワーク機器全体の互換性を確保します。

iii。 SFPモジュールの種類

SFPモジュールの汎用性は、主に利用可能な幅広いタイプに起因し、それぞれがデータレート、伝送距離、ファイバータイプに関する特定のネットワーク要件を満たすように設計されています。これらのカテゴリを理解することは、特定のアプリケーションに適したSFPを選択するために不可欠です。

A.データレートによる分類

SFPモジュールは、主にサポートできる最大データレートに分類されます。これにより、異なるイーサネット標準に対する適合性が決定されます。

カテゴリ	データレート	説明	一般的なタイプ	ファイバー/ケーブルタイプ	典型的な距離
100ベース（高速イーサネット）	100 Mbps	レガシーシステムまたは特定の産業用アプリケーションで使用される高速イーサネットアプリケーション向けに設計されています。	100Base-FX、100Base-LX	マルチモードまたはシングルモードファイバー	最大2 km（fx）、最大10 km（lx）
1000Base（ギガビットイーサネット）	1 gbps	エンタープライズネットワークおよびデータセンターで広く使用されている最も一般的なタイプ。	1000Base-SX	マルチモードファイバー（MMF）	最大550メートル
			1000base-lx/lh	シングルモードファイバー（SMF）	最大10 km
			1000Base-ZX	シングルモードファイバー（SMF）	最大70〜80 km
			1000Base-T	銅（RJ45）	最大100メートル

B.波長/距離による分類

データレートを超えて、SFPは、使用する光の波長とカバーできる最大距離によって分類されます。

カテゴリ	波長/方法	説明	典型的な使用法
ショートリーチ（SR）	850 nm	マルチモードファイバーよりも短い距離用に設計されています。	建物内、データセンターリンク
ロングリーチ（LR）	1310 nm	シングルモードファイバーよりも長い距離用に設計されています。	インタービルディング、キャンパスネットワーク
拡張領土（ER）	1550 nm	シングルモードファイバーよりもさらに距離があります。	メトロポリタンエリアネットワーク（MAN）、長距離エンタープライズ接続

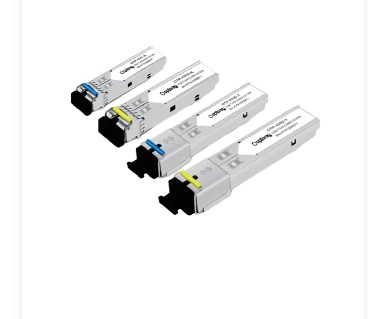

双方向（BIDI）SFPS	2つの異なる波長（例：1310/1490 nm）	光ファイバーケーブルの単一鎖上にデータを送信および受信します。	家庭用ファイバー（ftth）アプリケーション
CWDM SFPS（粗波長分割多重化）	広く間隔の波長（例：1270-1610 nm）	異なる波長を使用して、単一の繊維鎖で複数のデータチャネルを許可します。中距離の費用対効果。	メトロイーサネット、エンタープライズネットワーク
DWDM SFPS（密な波長分割多重化）	密接な間隔の波長（例：Cバンド1530-1565 nm）	単一のファイバーよりも、チャネルの数が大幅に多く、帯域幅が大きくなります。	長距離の大容量ネットワーク

C.専門のSFPモジュール

標準のイーサネットアプリケーションに加えて、SFPは他のネットワークプロトコルにも適合しています。

1. ファイバーチャネルSFP ：これらのモジュールは、ストレージエリアネットワーク（SANS）で一般的に使用されるファイバーチャネルネットワーク向けに特別に設計されています。これらは、さまざまなファイバーチャネル速度（1G、2G、4G、8Gなど）をサポートし、サーバーとストレージデバイス間の高速データ転送に重要です。

2. SONET/SDH SFPS ：同期光ネットワーキング（SONET）および同期デジタル階層（SDH）は、光ファイバを介してデジタル情報を送信するための標準化されたプロトコルです。 SFPは、さまざまなSONET/SDHレート（たとえば、OC-3、OC-12、OC-48）をサポートするために利用でき、音声およびデータ送信のための通信ネットワークでの使用を可能にします。

IV。 SFP対SFP対QSFP対OSFP

ネットワークの要求が引き続きエスカレートするにつれて、光学トランシーバーの進化はモジュールのファミリーにつながり、それぞれが次第に高いデータレートをサポートするように設計されています。 SFPモジュールは、コンパクトでホットプラグ可能なトランシーバーの基礎を築きましたが、帯域幅に対する飽くなき需要を満たすために、その後の反復が現れました。これらのフォームファクター間の区別を理解することは、高性能ネットワークの設計とアップグレードに不可欠です。

モジュールタイプ	フルネーム	典型的なデータレート	重要な特性	一般的なアプリケーション
SFP	小さなフォームファクタープラグ可能	1 gbps	SFPのコンパクト、ホットプラグ可能、前身。	ギガビットイーサネット、1Gファイバーチャネル、スイッチ/ルーター/サーバーの接続。
SFP	強化された小さなフォームファクタープラグ可能	10 gbps	SFPと物理的に類似したサイズ、高速では、ホストに信号条件付けを移動します。	10ギガビットイーサネット、サーバーからツールまでのスイッチリンク、データセンターのスイッチ間リンク。
QSFP	Quad Small Form-Factor Pluggable Plus	40 gbps	4x SFPよりも高い密度4 x 10 gbpsレーンを送信します。	40ギガビットイーサネット、インフィニバンド、高帯域幅アップリンク。
QSFP28	Quad Small Form-Factor Pluggable 28	100 gbps	4 x 25 Gbpsレーンを送信します。	100ギガビットイーサネット、データセンターの相互接続、コアネットワークリンク。
QSFP56	Quad Small Form-Factor Pluggable 56	200 gbps	4 x 50 Gbps PAM4レーンを送信します。	200ギガビットイーサネット、次世代データセンターネットワーク。
QSFP-DD	Quad Small Form-Factor Pluggable Double密度	200/400/800 gbps	電気レーンを8に2倍にし、QSFPと同様のフォームファクター。	超高密度データセンター、クラウドネットワーク。
OSFP	オクタルの小さなフォームファクタープラグ可能	400/800 Gbps	より良い熱管理のために、QSFP-DDよりわずかに大きい8つの電気レーンをサポートします。	最先端の400gと将来の800gの展開、ハイパースケールデータセンター。

E.使用する時期

SFP、SFP、QSFP、およびOSFPの選択は、特定のネットワーク要件に完全に依存します。

SFP（1 gbps） ：従来のギガビットイーサネット接続、古いネットワーク機器、および基本的なオフィスネットワークやエッジデバイスの接続など、1 Gbpsの帯域幅で十分なシナリオに最適です。
SFP（10 gbps） ：10ギガビットイーサネットの標準。サーバーを最上位（TOR）スイッチ、データセンター内のスイッチ間リンク、および10 Gbpsが現在の速度要件であるエンタープライズバックボーンネットワークに接続するために不可欠です。
QSFP（40/100/200/400 GBPS） ：
- QSFP（40 gbps） ：データセンターの10Gリンク、スイッチツースイッチ接続、高帯域幅のアップリンクの集約に使用されます。
- QSFP28（100 gbps） ：100gデータセンターのワークホースは、相互接続、コアネットワークリンク、および高密度サーバー接続の接続。
- QSFP56/QSFP-DD（200/400/800 GBPS） ：ハイパースケールのデータセンター、クラウドプロバイダー、および最大ポート密度と帯域幅が最重要である非常に高い帯域幅アプリケーションにとって重要です。
OSFP（400/800 gbps） ：特に熱管理と将来の防止が重要な考慮事項であり、多くの場合大規模なデータセンターとサービスプロバイダーネットワークで、最先端の400gおよび将来の800gの展開にも使用されます。

要約すると、ネットワーク速度が加速し続けるにつれて、各トランシーバーフォームファクターは、ネットワークインフラストラクチャのさまざまなレイヤーで重要な役割を果たし、帯域幅の要求が効率的かつ費用対効果に満たされるようにします。

V. SFPモジュールのアプリケーション

SFPモジュールの広範な採用と継続的な進化は、多様なネットワーキング環境にわたる重要な役割に由来しています。それらの汎用性は、さまざまな速度と距離をサポートする能力と組み合わせて、最新のデジタルインフラストラクチャのほぼすべての側面で不可欠なコンポーネントをそれらにします。

A.データセンター

データセンターは、おそらくSFPテクノロジーの最も顕著な受益者です。これらの高密度、高帯域幅環境では、SFPが重要です。

サーバー接続 ：個々のサーバーを最新のラック（TOR）スイッチに接続し、仮想マシン、アプリケーション、およびストレージの高速データ転送を可能にします。
スイッチ間リンク（ISL） ：データセンター内のさまざまなレイヤーのスイッチレイヤー間の高い帯域幅接続を提供し（たとえば、集約へのアクセス、コアへの集約）、ネットワークファブリック全体の迅速なデータフローを確保します。
データセンターの相互接続（DCI） ：地理的に分離されたデータセンターを接続するために、多くの場合、長領域SFP（1000Base-LX/LHまたはZXなど）または高速QSFPモジュールを使用して、シングルモードファイバー上の距離を橋渡しします。
ストレージエリアネットワーク（SANS） ：ファイバーチャネルSFPは、サーバーをストレージアレイに接続するためにSANSで特別に使用され、重要なアプリケーション用の高速ブロックレベルのデータアクセスを促進します。

B.エンタープライズネットワーク（LAN/WAN）

SFPモジュールは、中小企業から大企業まで、エンタープライズローカルエリアネットワーク（LAN）と広いエリアネットワーク（WAN）の設計と運用の基本です。

キャンパスバックボーン ：大規模なキャンパスネットワーク内の建物または異なる部門を接続し、多くの場合、長距離でシングルモードファイバーSFPを使用します。
配布およびアクセスレイヤー ：アクセスレイヤースイッチ（エンドユーザーデバイスを接続）から分布レイヤースイッチに高速アップリンクを提供し、多数のユーザーのネットワークパフォーマンスを確保します。
ワイヤレスアクセスポイントバックホール ：大規模な展開では、SFPを使用して、大容量のワイヤレスアクセスポイントを有線ネットワークインフラストラクチャに接続できます。
レガシー機器の接続 ：1000Base-T SFPにより、最新の光ファイバースイッチが古い銅ベースのデバイスまたはネットワークのセグメントに接続できます。

C.テレコミュニケーション（FTTH、メトロイーサネット）

電気通信業界は、家庭や企業に高速サービスを提供するためのSFPモジュールに大きく依存しています。

家への繊維（ftth） ：BIDI SFPは、FTTH展開用のパッシブ光学ネットワーク（PON）で一般的に使用されており、単一の繊維鎖での双方向通信を可能にし、ファイバーの展開コストを削減します。
Metro Ethernet ：CWDMおよびDWDMバリアントを含むSFPは、大都市圏ネットワーク（MAN）に不可欠であり、サービスプロバイダーが都市部と郊外の地域全体で高帯域幅イーサネットサービスを提供できるようにします。複数のサービスを単一のファイバーにマルチプレックスすることにより、ファイバーインフラストラクチャを効率的に使用できます。
モバイルバックホール ：セルラーベースステーションをコアネットワークに接続し、モバイル通信のための高速データ転送を確保します。

D.ストレージエリアネットワーク（SAN）

簡単に言及したように、SANは特殊なSFPモジュールの重要なアプリケーション領域です。

ファイバーチャネル接続 ：ファイバーチャネルSFP（例：1G、2G、4G、8G、16Gファイバーチャネル）は、ファイバーチャネルプロトコル用に特別に設計されています。これは、サーバーと共有ストレージデバイス間の高速で低遅延データ転送用に最適化されています。これらのモジュールは、ミッションクリティカルストレージシステムのパフォーマンスと信頼性を確保するために不可欠です。

E.産業イーサネット

従来のIT環境を超えて、SFPモジュールは、自動化システムと制御システムにとって堅牢で信頼できるネットワーキングが重要な産業環境でますます見られます。

産業制御システム ：PLC（プログラム可能なロジックコントローラー）、センサー、およびアクチュエーターを製造プラント、スマート工場、エネルギーグリッドに接続します。
過酷な環境 ：産業用グレードのSFPは、極端な温度、振動、電磁干渉に耐えるように設計されており、産業条件に挑戦する安定したネットワーク動作を確保します。
長距離接続 ：銅ケーブルが非現実的または干渉の影響を受けやすい大規模な産業錯体内での長距離にわたる信頼できる通信を提供します。

本質的に、インターネットのコアから工場のフロアまで、SFPモジュールは、必要な光学および電気インターフェイスを提供する名も豊富なヒーローであり、相互接続された世界を支えるシームレスで高速のデータの流れを可能にします。

vi。適切なSFPモジュールの選択

適切なSFPモジュールを選択することは、ネットワークのパフォーマンス、信頼性、および費用対効果に直接影響する重要な決定です。さまざまなSFPタイプが利用可能であるため、情報に基づいた選択をするには、いくつかの重要な要因を慎重に検討する必要があります。

A.互換性の考慮事項（ベンダーロックイン、サードパーティSFPS）

SFPモジュールを選択する際の最も重要な側面の1つは、互換性です。

ベンダーロックイン ：多くのネットワーク機器メーカー（Cisco、Juniper、HPなど）は、トランシーバーに独自のコーディングを実装しています。つまり、デバイスが警告を発したり、他のベンダーからのSFPで動作することを拒否する場合もあります。ベンダーロックインとして知られるこのプラクティスは、選択肢を制限し、コストを増やすことができます。
サードパーティSFP ：高品質のサードパーティSFPメーカーは、MSA（マルチソース契約）標準に完全に準拠したモジュールを生産し、主要なネットワーク機器ブランドと互換性があるとコード化されています。これらは、評判の良いサプライヤーから供給されていれば、パフォーマンスを損なうことなく大幅なコスト削減を提供できます。購入前に、サードパーティのSFPの互換性を特定のネットワークデバイスモデルと常に確認してください。

B.ネットワーク要件（データレート、距離、ファイバータイプ）

ネットワークの基本的な技術的要件は、必要なSFPのタイプを決定します。

データレート ：リンクに必要な帯域幅を決定します。 1 Gbps（SFP）、10 Gbps（SFP）、40 Gbps（QSFP）、100 Gbps（QSFP28）、またはさらに高速（QSFP-DD、OSFP）が必要ですか？これが選択の主要なフィルターです。
距離：2つの接続されたデバイスはどれくらい離れていますか？
- 短い距離（ラックまたは単一の部屋内など）の場合、銅SFP（1000Base-T）または短期繊維SFPS（1000Base-SX）で十分かもしれません。
- 中距離（建物やキャンパス内など）の場合、長距離繊維SFP（1000base-lx/lh）が一般的です。
- 延長距離（たとえば、建物間、都市を横切る）の場合、拡張領土SFP（1000Base-ZX）またはDWDM SFPSが必要になる場合があります。
ファイバータイプ ：
- マルチモードファイバー（MMF） ：通常はSX SFPで、より短い距離に使用されます。 SFPがMMFケーブルのコアサイズとモーダル帯域幅と一致していることを確認してください（例：OM1、OM2、OM3、OM4、OM5）。
- シングルモードファイバー（SMF） ：通常、LX/LH、ZX、BIDI、CWDM、またはDWDM SFPSで、より長い距離に使用されます。

C.環境要因（温度、産業グレード）

SFPモジュールが展開される動作環境を検討してください。

温度範囲 ：標準のSFPは、商業温度範囲（0°C〜70°C）内で動作します。ただし、無条件のスペース、屋外エンクロージャー、または産業用設定での展開には、必要な場合があります 産業用SFP （多くの場合、-40°Cから85°Cの定格）極端な温度変動の下で信頼できる動作を確保します。
湿度と振動 ：あまり一般的ではありませんが、一部の専門的なSFPは、特定の産業用または屋外アプリケーションで重要である可能性がある、より高いレベルの湿度や振動に耐えるように設計されています。

D.コスト対パフォーマンス

コストとパフォーマンスのバランスをとることは常に考慮されます。

パフォーマンスのニーズ ：アプリケーションが高い帯域幅と低遅延を要求する場合、パフォーマンスを妥協しないでください。 SFPを不足させると、ネットワークボトルネックやユーザーエクスペリエンスの低下につながる可能性があります。
予算の制約 ：本物のOEMSFPは高価になる可能性がありますが、評判の良いサードパーティのオプションは、多くの場合、品質やパフォーマンスを犠牲にすることなく、費用対効果の高い代替品を提供します。潜在的な将来のアップグレードやメンテナンスを含む、所有権の総コストを評価します。

E.監視におけるDDM/DOMの重要性

デジタル診断監視（DDM）またはデジタル光学監視（DOM）は、特に重要なリンクに対して、SFPを選択するときに優先順位を付ける必要がある重要な機能です。

リアルタイム監視 ：DDM/DOMにより、ネットワーク管理者は、光学送信電力、光学受信電力、レーザーバイアス電流、温度、供給電圧などの主要なパラメーターをリアルタイムで監視できます。
プロアクティブなトラブルシューティング ：このデータは、ネットワークの停止を引き起こす前に潜在的な問題を特定するために非常に貴重です（たとえば、汚れたコネクタまたは故障モジュールを示す光電力を分解する）。
予測メンテナンス ：SFPパフォーマンスの傾向を追跡することにより、管理者はメンテナンスを積極的にスケジュールし、予期しないダウンタイムを防ぐことができます。
リンク予算分析 ：DDMデータは、光リンクの予算を確認し、信頼できる通信のために信号強度が許容できる制限内にあることを確認するのに役立ちます。

これらの要因を慎重に評価することにより、ネットワークの専門家は、特定の技術的要件、予算の制約、運用上の需要を満たす最も適切なSFPモジュールを選択し、堅牢で効率的なネットワークインフラストラクチャを確保できます。

vii。インストールとメンテナンス

適切なインストールと勤勉なメンテナンスは、寿命を最大化し、ネットワークインフラストラクチャ内のSFPモジュールの信頼できるパフォーマンスを確保するために重要です。 SFPは使いやすいように設計されていますが、ベストプラクティスを順守することで、一般的な問題を防ぎ、運用効率を拡大することができます。

A.インストールのベストプラクティス

SFPモジュールのインストールは、通常、ホットプラグ可能な設計のために簡単ですが、いくつかの重要なプラクティスには常に従う必要があります。

注意して扱います ：SFPモジュール、特に光学インターフェイスは、敏感なコンポーネントです。常に金属ケーシングでそれらを処理し、光ポートや電気ピンに触れないようにしてください。
清潔さが最重要です ：SFPを挿入したり、光ファイバーケーブルを接続する前に、SFPの光ポートとファイバーコネクタのエンドフェイスの両方がきれいであることを確認してください。微視的なダスト粒子でさえ、光学性能を大幅に低下させる可能性があります。特殊な光ファイバークリーニングツール（例：糸くずのないワイプやクリーニング液、またはワンクリッククリーナー）を使用します。
正しいオリエンテーション ：ほとんどのSFPには、挿入用の特定の方向があります。ネットワークデバイス上のポートとモジュールが正しく整列されていることを確認してください。クリックするまで、穏やかに押して滑らかにスライドする必要があります。 SFPをポートに強制しないでください。
ラッチを固定します ：挿入したら、SFPのラッチングメカニズム（存在する場合）が適切に取り付けられていることを確認して、ポートで固定します。光ファイバーSFPの場合、モジュールの光学ポートにしっかりとクリックするまで、LCファイバーコネクタを接続します。
トランシーバーとファイバーのタイプを一致させます ：SFPモジュール（マルチモードなど）が使用されている光ファイバーケーブルのタイプと一致することを常に確認してください。不一致のコンポーネントは、リンク障害につながります。
ESD保護 ：静電放電による損傷を防ぐために、SFPを処理する際には、常に抗静止予防措置（ESDリストストラップなど）を使用してください。

B.一般的なSFPの問題のトラブルシューティング

適切なインストールにもかかわらず、問題が発生する場合があります。一般的なSFP関連の問題と初期トラブルシューティング手順は次のとおりです。

1. リンクダウンします ：これは最も一般的な問題であり、アクティブな接続がないことを示しています。

物理的な接続を確認してください ：ファイバーまたは銅ケーブルの両端がSFPにしっかりと接続されており、SFPがそれぞれのポートに完全に座っていることを確認します。
SFPの互換性を確認します ：両方のSFPが互いに互換性があること（たとえば、同じ速度、波長、繊維タイプ）と、それらがプラグインされているネットワークデバイスと互換性があることを確認します。
ファイバー/ケーブルを検査します ：光ファイバーケーブル（キンク、カット）または銅ケーブルへの目に見える損傷を確認します。
クリーンコネクタ ：ダーティファイバーのエンドフェイスは、リンクの問題の頻繁な原因です。 SFPの光ポートとファイバーコネクタの両方をクリーニングします。
コンポーネントを交換します ：可能であれば、SFPを既知の良いものと交換してみるか、スイッチの別のポートでSFPを試してください。また、別のファイバーケーブルを試してください。
DDM/DOMデータを確認してください ：利用可能な場合は、DDM/DOMを使用して光送信を確認し、電力レベルを受け取ります。低い受信電力は、多くの場合、汚れたコネクタ、障害のあるファイバー、または送信SFPの問題を示します。
ポート構成 ：スイッチポートが有効になり、正しく構成されていることを確認します（速度、二重設定など）。

2. CRCエラー（周期的な冗長チェックエラー） ：これらは、多くの場合、信号の整合性の問題が原因で、破損したデータパケットを示しています。

汚れたコネクタ ：主要な原因。すべての光接続を徹底的に清掃します。
ファイバーの故障 ：損傷または低品質のファイバーは、エラーを導入できます。ファイバーをテストまたは交換します。
距離/減衰の問題 ：リンクはSFPタイプには長すぎるか、繊維に過剰な信号損失（減衰）がある可能性があります。リンクの予算とDDM値を確認してください。
故障したSFP ：SFP自体に欠陥がある可能性があります。交換してみてください。

3. パワーの問題 ：SFPモジュールは認識されていないか、低電力を示していません。

ホストからの不十分なパワー ：ネットワークデバイスポートが適切な電力を供給していることを確認します。
故障したSFP ：SFP自体は、あまりにも多くのパワーを描いているか、欠陥がある可能性があります。
過熱：SFPが過熱している場合、出力を減らすか、シャットダウンする可能性があります。ネットワークデバイスの周りに適切な空気の流れを確保します。

C.光学インターフェイスのクリーニングとケア

SFPと繊維コネクタの光学インターフェイスは、汚染に非常に敏感です。単一のダスト粒子は、光をブロックまたは散乱させることができ、大きな信号損失と性能の低下につながります。

接続する前に常にきれいにしてください ：接続するたびにファイバーのエンドフェイスとSFPポートをクリーニングするための標準的なプラクティスにします。
適切なクリーニングツールを使用してください ：高品質の糸くずのない光ファイバークリーニングワイプ、クリーニング液（例えば、光ファイバー用のイソプロピルアルコール）、または専用のワンクリックファイバークリーナーに投資します。
圧縮空気を使用しないでください ：圧縮空気は、汚染物質をさらにコネクタまたはSFPポートに押し込むことができます。
ダストキャップをつけておきます ：使用していない場合は、汚染を防ぐために、SFPモジュールと光ファイバーケーブルの両方に保護ダストキャップを常に保管してください。

D.安全性の考慮事項（レーザー安全性）

SFPモジュールは、光学送信にレーザーを利用します。これは、不適切に処理された場合に安全リスクをもたらす可能性があります。

目に見えないレーザー放射 ：光ファイバートランシーバーによって放出される光は、しばしば人間の目には見えないため、特に危険です。
光ポートを直接見ないでください ：アクティブなSFPの光学ポートまたは接続された光ファイバーケーブルの端を直接目にしないでください。そうすることで、重度の永久的な目の損傷を引き起こす可能性があります。
安全ラベルに従ってください ：SFPモジュールとネットワーク機器のレーザー安全警告とラベルを常に順守してください。
適切な機器を使用します ：テストまたはトラブルシューティングの場合は、直接的な目視検査ではなく、光ファイバーテスト用に設計された光電力メーターまたはその他の適切な機器を使用します。

これらのインストールガイドラインに従って、一般的なトラブルシューティング手順を理解することにより、ネットワーク管理者はSFPモジュールの寿命とピークパフォーマンスを確保し、安定した効率的なネットワークに貢献できます。

viii。 SFPテクノロジーの将来の傾向

ネットワーキングの世界は、より高い帯域幅、潜伏期の低下、効率の向上に対する容赦ない需要によって推進される、進化の絶え間ない状態にあります。 SFPテクノロジーは、光学接続の最前線にあり、これらの要求に継続的に適応しています。いくつかの重要な傾向は、SFPモジュールとそのより高度なカウンターパートの将来を形作ることです。

A.高速（例：SFP-DD）

最も顕著な傾向は、より高いデータレートを継続的に推進することです。 100 Gbpsと400 Gbpsネットワークがより一般的になるにつれて、業界はすでに次世代の速度に目を向けています。

800 gbps以上 ：QSFP-DD（Quad Small Form-Factor Pluggable Double密度）やOSFP（Octal Small Factor Pluggable）などのモジュールは、400 Gbpsの充電をリードしており、800 Gbpsおよび1.6 Tbpsで積極的に開発されています。これらの進歩は、電気レーンの数を増やし、より複雑な変調スキーム（PAM4など）を採用することで達成されます。
SFP-DD（小さなフォームファクタープラグ可能な二重密度） ：これは、電気レーンの数を2倍にすることにより、従来のSFPフォームファクターに、より高い密度と速度（50 gbps、100 Gbpsなど）をもたらすことを目的とする新たなフォームファクターです。これにより、おなじみのSFPフットプリント内のより大きな帯域幅が可能になり、既存のSFPベースのインフラストラクチャに魅力的なアップグレードパスが提供されます。

B.高度な機能との統合

将来のSFPモジュールは、速度だけではありません。また、より多くの知性と高度な機能を組み込んでいます。

強化されたDDM/DOM ：DDM/DOMはすでに一般的ですが、より洗練されたリアルタイム診断、予測分析、さらには自己修復能力がトランシーバーに統合されることを期待してください。これにより、さらに詳細な監視と積極的なネットワーク管理が可能になります。
セキュリティ機能 ：ネットワークセキュリティが最重要になると、トランシーバーには、暗号化機能や認証メカニズムの強化などの埋め込みセキュリティ機能が含まれて、物理層のデータを保護します。
消費電力の低下 ：ネットワーク機器の密度が増加し、エネルギーコストが上昇することで、電力効率は依然として重要な設計目標です。将来のSFPは、ビットあたりの消費電力の削減に焦点を合わせ続け、より環境に優しいデータセンターと運用費の削減に貢献します。

C. 5GおよびIoTネットワークの役割

5Gワイヤレステクノロジーの急増とモノのインターネット（IoT）の大幅な拡張は、ネットワークインフラストラクチャに前例のない要求を生み出しており、SFPモジュールはこれらの変換を可能にする上で重要な役割を果たしています。

5Gバックホール ：SFPモジュールとQSFPモジュールは、5Gベースステーションをコアネットワークにリンクする高帯域幅バックホール接続に不可欠です。 5Gネットワークが進化するにつれて、高速SFPは、強化されたモバイルブロードバンド、超信頼性の低い低遅延コミュニケーション、および大規模な機械型通信によって生成される計り知れないデータトラフィックを処理するために重要です。
エッジコンピューティング ：処理をデータソースに近づけるエッジコンピューティングの上昇は、高速で信頼性の高い接続に大きく依存しています。 SFPは、エッジデータセンターとデバイスを接続する上で基本的であり、重要なIoTアプリケーションの遅延が低いことを保証します。
産業用IoT（IIOT） ：産業用設定では、堅牢で高速SFPモジュールがIIOTセンサーとデバイスの展開を可能にし、スマート工場と自動システムのリアルタイムデータ収集と制御を促進します。

D.継続的な小型化と電力効率

フォームファクターが小さくなり、消費電力が減少する傾向が続きます。

より小さなフットプリント ：SFPはすでにコンパクトですが、ポート密度が高いためのドライブはさらに小規模なトランシーバー設計を推進し続け、ネットワーク機器メーカーがより少ないスペースに接続することができます。
エネルギー効率 ：研究開発は、パフォーマンスを維持または増加させながら、SFP内の光学部品と電気コンポーネントを最適化して電力を消費することに焦点を当てています。これは、高密度環境での熱散逸を管理し、データセンターの二酸化炭素排出量を削減するために重要です。

結論として、SFPテクノロジーは静的とはほど遠いものです。これは、ハイパースケールのデータセンターから5GおよびIoTネットワークの最も遠いリーチまで、相互接続された世界の増え続ける需要を満たすために、スピード、効率、知性の境界を革新し続ける動的な分野です。

ix。結論

A. SFPの重要性と汎用性の要約

この記事を通して、現代のネットワーキングにおける基本的な役割から、複雑な解剖学と多様なアプリケーションまで、SFPモジュールの多面的な世界を調査しました。 SFPを接続の「バックボーン」として認識し、電気信号の光パルスへのシームレスな変換、およびその逆を認識することから始めました。彼らのホットプラッグ可能で、コンパクトで、多用途の性質により、ほぼすべてのネットワーク環境で不可欠なコンポーネントを作成しました。

さまざまなタイプを掘り下げ、データレート（100ベース、1000ベース）、波長/距離（SR、LR、ER、BIDI、CWDM/DWDM）、および特殊なアプリケーション（Fiber Channel、Sonet/SDH）によって分類しました。 GBICからSFPへの進化、そしてSFP、QSFP、OSFPなどの高速バリアントへの進化は、帯域幅と効率を高めるための業界の継続的な推進を強調しています。これらのモジュールがデータセンター、エンタープライズネットワーク、通信、ストレージエリアネットワーク、さらには産業用設定全体で重要であることがわかり、高速データフローに必要なインターフェイスを提供しました。

さらに、適切なSFPを選択するための重要な考慮事項を調べ、互換性、ネットワーク要件、環境要因、および監視のためのDDM/DOMの貴重な役割を強調しました。最後に、インストール、一般的な問題のトラブルシューティング、細心の洗浄とレーザーの安全性の重要性のためのベストプラクティスについて説明しました。

B.進化するネットワークの風景におけるその役割に関する最終的な考え

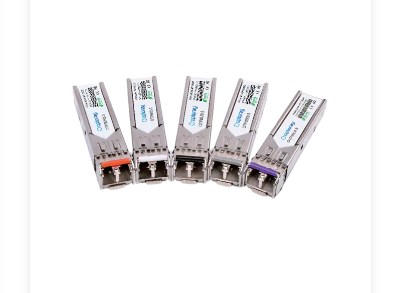

SFPモジュールは、さまざまな反復で、単なるハードウェア以上のものです。これは、絶え間なく加速するデジタルの世界で必要なモジュール性と適応性の証です。柔軟でスケーラブルで費用対効果の高い接続を提供する能力により、ネットワークインフラストラクチャは、一定の破壊的なオーバーホールなしに進化することができました。未来に目を向けると、さらに高速（SFP-DD、QSFP-DD、OSFPを使用して800 Gbps以上）、診断やセキュリティの強化などの高度な機能の統合、および5GおよびIoTネットワークの有効化における重要な役割、SFPテクノロジー内の永続的な関連性と継続的なイノベーションを強調します。

これらの小さくても強力でありながら強力なトランシーバーは、相互接続された世界の中心にあり続け、クラウドコンピューティングから自律システムまで、すべてを強化する大規模なデータフローを静かに促進します。
