SFPモジュール：ネットワーク通信の重要なリンク

今日のデジタル時代では、ネットワーク通信の急速な発展により、効率的なデータ送信が重要になりました。この背後に、 SFPモジュール 、ネットワーク機器の重要なコンポーネントとして、不可欠な役割を果たしています。独自のパフォーマンスと特性により、高速および安定したネットワーク接続を構築するための強固な基盤を築きました。

1。SFPモジュールとは何ですか？

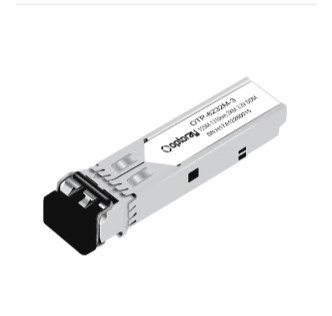

SFP、つまり、小さなフォームファクタープラグ可能。定義上、これは特定の標準に従う光学モジュールであり、主にネットワークデバイス間の光信号と電気信号の相互変換を実現するために使用されます。このモジュールはサイズが小さく、通常は親指のサイズのみですが、強力な機能が含まれています。

SFPモジュールの誕生は、ネットワーク通信の分野における主要な革新と見なすことができます。登場する前に、GBIC（Gigabit Interface Converter）は、より一般的に使用されるネットワーク接続コンポーネントでした。ただし、GBICモジュールのサイズは大きく、機器のポート密度の改善には一定の制限があります。 SFPモジュールの出現は、この問題をうまく解決しました。そのサイズは、GBICモジュールと比較して約半分削減されます。これにより、同じデバイスパネルでポートの数の2倍以上が設定され、デバイスのポート密度が大幅に改善され、ネットワークの拡張とアップグレードが促進されます。 ​

2。SFPモジュールの作業原則
SFPモジュールの実用的な原則は、光学通信技術に基づいています。送信端で、ネットワークデバイスから電気信号を光信号に変換し、光ファイバを介して送信します。具体的には、電気信号は最初にモジュール内の駆動回路に入力されます。駆動回路が電気信号を処理して増幅した後、レーザーを制御して電気信号を対応する光信号に変換し、光ファイバーを介して光信号を送信します。 ​

受信側では、プロセスは逆です。 SFPモジュールのフォトセクターは、光ファイバから光信号を受信し、電気信号に変換する責任があります。次に、電気信号がプリアンプによって増幅され、その後の処理回路によって形作られ復元され、最後に処理された電気信号がネットワークデバイスに出力されます。

iii。 SFPモジュールの分類
（i）速度による分類
100ベースSFP：通常、100Mbpsと155Mbpsの透過速度を表し、高速イーサネット、SDH/SONET、ATMなどのシナリオで広く使用されています。ただし、ネットワークテクノロジーの急速な開発により、ほとんどのデバイスは1G以上の速度にアップグレードされており、このタイプのモジュールをまだ提供しているサプライヤーはわずかです。 ​
1000Base SFP：1Gまたはギガビットレートモジュールとも呼ばれ、データ通信の分野で最も人気のあるトランシーバータイプであり、多くのサプライヤーが市場に出回っており、オプションが豊富です。 ​
2G SFP：2倍のFC SANスイッチとSDH/SONET機器に適した2Gファイバーチャネルと2.5Gの伝送速度が含まれています。 ​
10G SFP：SFPモジュールのアップグレードバージョンとして、最大10Gbpsまでのデータ送信レートをサポートし、データセンターの内部ネットワーク接続、高パフォーマンスコンピューティング、その他のフィールドなど、帯域幅要件が高いアプリケーションシナリオで広く使用されています。その外観とサイズは通常のSFPモジュールの外観と同じですが、そのパフォーマンスは大幅に改善されています。 ​
25G SFP28：25Gbpsの高速データ送信を実現し、いくつかの新興アプリケーションのより高い帯域幅に対する現在の需要を満たし、データセンターの高速相互接続などのシナリオで徐々に出現します。
​
（ii）波長による分類
850NM SFP：典型的な波長850nmのマルチモードSFPモジュールに属します。この波長では、マルチモード光ファイバの信号透過距離は比較的短く、一般に2km未満です。ただし、データセンター内の短距離接続など、短距離の高帯域幅アプリケーションシナリオではうまく機能します。 ​
1310NM SFP：シングルモードSFPモジュールの一般的な波長タイプです。 1310nmの波長SFPモジュールを備えたシングルモード光ファイバーは、2 km以上の伝送距離を達成でき、キャンパスネットワークバックボーンリンクなどの中距離ネットワーク接続によく使用されます。
1550NM SFP：シングルモードSFPモジュールの波長も1310nmの波長と比較して、1550nmの波長はシングルモード光ファイバーの透過損失が低く、透過距離が長くなり、数百キロメートルまたは数百キロメートルの長距離伝送を実現でき、長距離伝達シナリオに適しています。 ​

（iii）伝送媒体による分類
マルチモードSFP：OM1、OM2、OM3、OM4、OM5などのマルチモード光ファイバー配線をサポートしています。異なるグレードのマルチモード光ファイバーのパフォーマンスはさまざまです。グレードが高いほど、帯域幅や伝送距離などのパフォーマンスが向上します。マルチモードSFPモジュールは、エンタープライズ内部LANSやデータセンター内の短距離相互接続など、短距離、高帯域幅、およびコストに敏感なネットワーク環境でよく使用されます。 ​

シングルモードSFP：9/125μmシングルモード光ファイバー（SMF）配線に適しており、最大リンク伝送距離を提供できます。一般的に、その典型的な伝送距離は10kmまたは20kmです。いくつかの特別なアプリケーションシナリオでは、180kmに達することもあります。多くの場合、クロスシティデータセンターの相互接続、ワイドエリアネットワークバックボーンリンクなど、長距離の大容量データ送信に使用されます。
銅ケーブルSFP：このタイプのモジュールは、ネットワークケーブルやDAC（直接接続ケーブル）などの従来の銅ケーブルを使用して信号を送信します。光ファイバー伝送と比較して、銅ケーブルSFPモジュールは安価であり、一部の小規模なエンタープライズネットワークの短距離デバイス接続など、短距離、コストに敏感で低速伝送シナリオに適しています。 ​

IV。 SFPモジュールの利点
（i）ホットスワップ可能な機能
SFPモジュールにはホットスワップ可能な機能があります。つまり、ネットワーク機器の操作中に、機器の電力をオフにすることなく、モジュールを直接挿入または引き出すことができます。この機能は、ネットワークのメンテナンスとアップグレードに大きな利便性をもたらし、機器のダウンタイムによって引き起こされるサービスの中断時間を大幅に短縮し、ネットワークの可用性と信頼性を向上させます。

（ii）コンパクトサイズ
SFPモジュールのサイズは小さく、ポート密度が高くなっています。この機能により、ネットワークデバイスは限られたスペース内でより多くのネットワークインターフェイスを提供できるため、ネットワーク接続の需要が高まります。スイッチを例にとると、SFPモジュールを使用したスイッチは、同じシャーシサイズでより多くのポートを提供することができ、特に限られたスペースを持つデータセンターなどのシナリオに適したネットワーク展開をより柔軟で効率的にします。 ​

（iii）高い費用対効果
一方では、SFPモジュールの大規模な生産により、市場には多くのサプライヤーと激しい競争があり、価格が比較的手頃な価格になります。一方、ネットワークをアップグレードするときは、ユーザーはネットワーク機器全体を交換せずに対応するSFPモジュールを交換するだけで、ネットワークのアップグレードのコストが大幅に削減されます。
​
（iv）幅広い互換性
SFPモジュールは、異なるメーカーが生成するSFPモジュールを同じインターフェイスでネットワークデバイスで使用できるようにする統合マルチソース契約（MSA）に従います。この幅広い互換性により、ユーザーはネットワークデバイスとモジュールを選択する柔軟性を高めます。ユーザーは、互換性の問題を心配することなく、自分のニーズや予算に応じて、さまざまなブランドの高品質のSFPモジュールを選択できます。同時に、市場競争を促進し、SFPモジュール技術の継続的な進歩とコストの削減を促進します。

V. SFPモジュールのアプリケーションシナリオ
（i）データセンター
データセンターでは、SFPモジュールが高速データ送信と交換の重要なタスクを引き受けます。サーバー間、サーバーとスイッチ間、およびスイッチ間など、データセンター内の多数のネットワーク接続は、SFPモジュールから分離できません。たとえば、10G SFPモジュールは、データセンター内の迅速な交換と大規模なデータの送信のニーズを満たすために、コアスイッチとデータセンター内の集約スイッチ間の高速リンク接続によく使用されます。一方、25G SFP28モジュールは、高速コンピューティングクラスターやストレージデバイスの接続など、より高い帯域幅要件を備えた一部のデータセンターシナリオで使用され、データを高速で安定した方法で送信し、データセンターの効率的な操作を確保できるようにします。 ​

（ii）エンタープライズネットワーク
エンタープライズネットワークでは、SFPモジュールも重要な役割を果たします。エンタープライズ内のオフィスネットワークからキャンパスネットワークまで、SFPモジュールは異なるデバイス間の接続を実現するために使用されます。たとえば、エンタープライズキャンパスネットワークでは、1G SFPモジュールを使用して、オフィスビルのフロアスイッチとコアスイッチを接続して、安定した信頼性の高いキャンパスネットワークバックボーンリンクを構築できます。オフィス内では、マルチモードSFPモジュールを使用して、デスクトップコンピューターとアクセススイッチを接続して、ネットワーク帯域幅の従業員の毎日のオフィスのニーズを満たすことができます。

（iii）通信ネットワーク

通信ネットワークの分野では、SFPモジュールは、長距離の大容量データ伝送を実現するための重要なコンポーネントです。電気通信オペレーターのバックボーンネットワークとメトロポリタンエリアネットワークには、長距離データ送信と交換が必要です。シングルモードSFPモジュールは、長距離伝送の利点により、通信ネットワークで最初の選択肢となっています。 1550nmの波長を持つシングルモードSFPモジュールは、電気通信バックボーンネットワークの異なる都市間のネットワーク接続によく使用され、地域間データ伝送を実現します。また、メトロポリタンエリアネットワークでは、SFPモジュールは、異なるローカルエンドデバイス間の接続で広く使用されており、電気通信ネットワークが音声、データ、ビデオなどのさまざまな通信サービスを安定かつ効率的に提供できるようにします。 ​

ネットワーク通信の分野の重要なコンポーネントとして、SFPモジュールは、独自の利点と幅広いアプリケーションシナリオを備えた最新の高速で安定したネットワークを構築する上でかけがえのない役割を果たします。テクノロジーが進歩し続けるにつれて、SFPモジュールは革新と開発を続け、ネットワークコミュニケーションテクノロジーをさらに改善するためにより大きな貢献をします。
